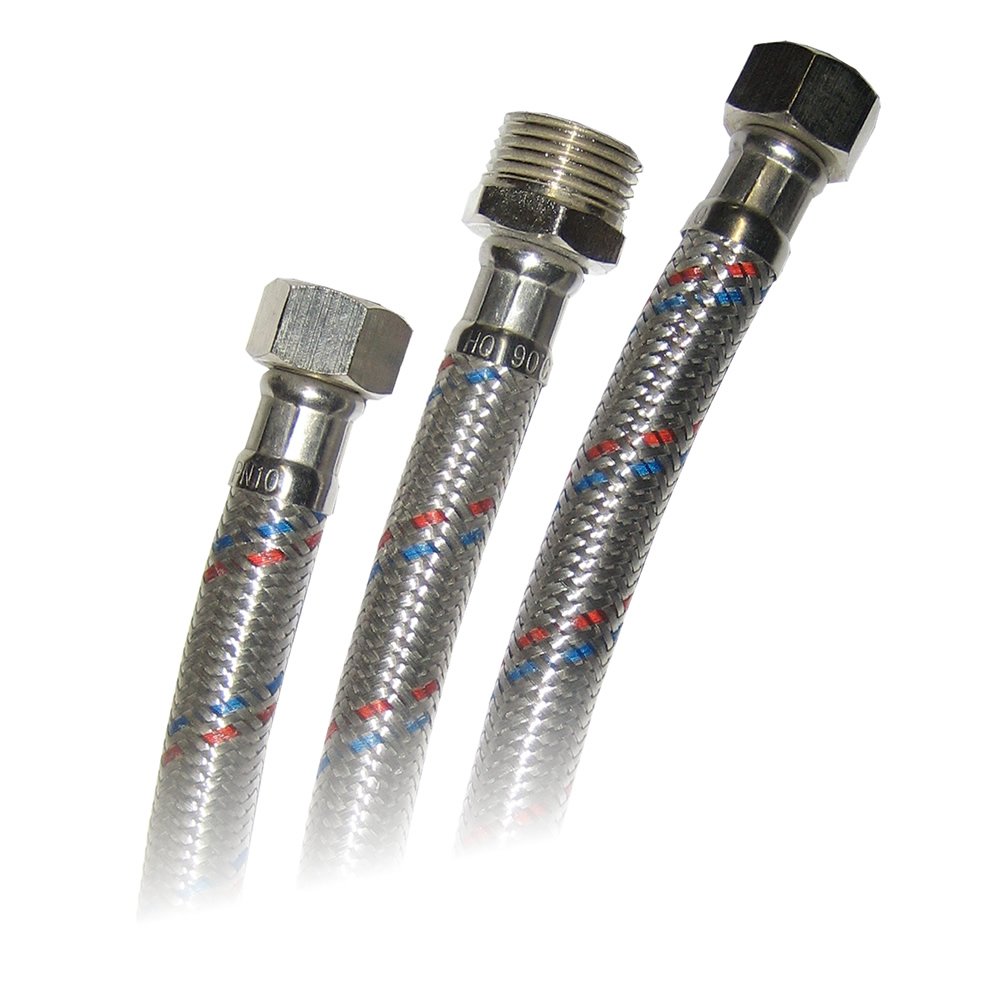

ARTTEC Propojovací hadička, PN 10, FF, 3/8" x 3/8" - 200 cm (SOR01722)

Propojovací hadička, PN 10, FF 3/8" x 3/8" - 200cm

Opletené hadičky pro vodu pitnou i užitkovou slouží k pružnému připojení ohřívačů, WC nádrží,vodovodních baterií a jiných zařízení. Jejich výhodou je snadná manipulace a současně částečné pohlcení hydraulických rázů.

Materiál:

• Opletení hadice: nerez drát AISI 316
• Vnitřek hadičky: EPDM
• Typ: 10x14 mm
• Lisovaný spoj (pertlování):nerezový plech AISI 316
• Matice, dřík (vnější závit): mosaz CuZn 39Pb2
• Koleno s lemem:mosazný plech CuZn 40Pb2
• Maximální pracovní tlak:10 barů
• Maximální provozní teplota:90 stupňů Celsia

Montáž:

• Pro správnou funkci a životnost je potřeba dodržovat pravidla montáže. Montáž by měla vždy provádět odborná firma. Důležitá je správná volba délky hadičky. Nesmí být napnutá a naopak by neměly na hadičce vznikat zbytečné smyčky.Minimální povolený poloměr ohnutí hadičky je 45mm.Vždy provádíme připojení jedné strany hadičky a u hadiček 86 (matka-matka) je jedno kterou ze stran zvolíme.U hadiček 85(závit-matka) nejprve namontujeme závit a to na teflonovou pásku,teflonový provázek,ne koudel.Po té připojíme druhou stranu hadičky. Při dotahování dbáme na to,aby nedošlo k překroucení hadičky-přidržíme si ji za pertlování a matku postupně dotahujeme klíčem. Matka je opatřena pryžovým těsněním a proto není potřeba nadměrného dotažení. V případě netěsnosti zkontrolujeme těsnění a opět dotáhneme. Hadičky dotahujeme montážním klíčem, nikoli hasákem, mohlo by dojít k poškození povrchu a k deformaci výrobku. Životnost hadičky je též v závislosti na tlaku a proto by měl být opatřen regulátorem tlaku a kompenzátorem hydraulických rázů. Závit na který je matka namontována nesmí být konický,mohlo by dojít k poškození matice a k její netěsnosti.

Upozornění:

• Při dotahování nesmí dojít k prostřižení těsnění a styku kovových částí, protože by mohlo dojít k utržení matky, nebo k netěsnosti spoje. Hadička nesmí být překroucená, dochází ke snížení průtoku a v extrémním případě k prasknutí hadičky. Hadička se nesmí dotýkat, nebo vyskytovat u zdroje tepla a to nad 70°C, protože by mohlo dojít k poškození vnitřní části hadičky.
